接口

視頻輸入接口總數

40 x 上至Ultra HD / 10 x 8K

視頻輸出接口總數

28 x 上至Ultra HD / 7 x 8K

輔助輸出接口總數

24 x 上至Ultra HD / 6 x 8K

SDI速率

1.5G、3G、6G、12G

音頻輸入接口總數

2 x 平衡1 / 4英寸插孔、1 x 32通道立體聲BNC MADI輸入接口。

音頻輸出接口總數

2 x 平衡1 / 4英寸插孔、2 x 32通道立體聲BNC MADI輸出接口。

時間碼接口

無

同步輸入

三電平或黑場

視頻輸入再同步

40路輸入均配備

幀率和格式轉換器

40路輸入均配備

SDI視頻輸入

40 x 10bit 720p、1080i、1080p、2160p以及10 x 4320p可切換。

其他音頻輸出

1 x 5針XLR對講。

SDI音頻輸出

所有SDI輸出上都嵌入2個音頻通道。

其他音頻輸入

1 x 5針XLR對講。

SDI節目輸出

從24路SDI輸出中任選。

下變換SDI節目輸出

無

SDI預監輸出

從24路SDI輸出中任選。

多畫面分割總數

4 x 上至Ultra HD / 1 x 8K

SDI多畫面分割輸出

4

HDMI多畫面分割輸出

無

控制面板接口

以太網支持10/100/1000 BaseT?？刂泼姘搴颓袚Q臺主機可通過網絡直接連接。

內部時間碼發生器

支持

Tally輸出

可通過以太網接口連接Blackmagic Design的GPI and Tally Interface（需另購）添加。

計算機接口

1個USB 2.0端口。

格式

SD視頻格式

無

HD視頻格式

720p50、720p59.94
1080i50、 1080i59.94
1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94

Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p50、2160p59.94

8K視頻格式

4320p23.98、4320p24、4320p25、4320p29.97、4320p50、4320p59.94

SDI規范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10、SMPTE 2082-12。

視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 601、REC 709、REC 2020。

SDI自動切換

可在A級和B級3G?SDI、6G?SDI和12G?SDI之間自動檢測。8K模式需二取樣交織（2SI）。

產品規格

上游鍵控

16 x 上至Ultra HD / 4 x 8K色度/線性/亮度鍵。

下游鍵控

4 x 上至Ultra HD / 2 x 8K。

高級色鍵

16 x 上至Ultra HD / 4 x 8K。

對講支持

支持

混音消除支持

支持

線性/亮度鍵控

21 x 上至Ultra HD / 7 x 8K

轉場鍵控（Stinger/DVE）

4個Stinger，4個DVE。

疊加層總數

28 x 上至Ultra HD / 7 x 8K

圖形發生器

21 x 上至Ultra HD / 9 x 8K

彩底發生器

2

帶3D邊框或下拉陰影的DVE

4 x 上至Ultra HD / 1 x 8K

控制面板

前面板緊急切換，也可使用軟件控制面板或選購硬件面板。

可指派窗口

64 x 上至Ultra HD / 16 x 8K

Tally

紅色表示節目，綠色表示預監。

窗口源標簽

支持

多畫面分割監看

多畫面分割監看

4 x 16分割畫面選項，較多可實現64個分割畫面。

多畫面分割視頻格式

可選HD、Ultra HD或8K。

媒體播放器

媒體播放器

4 x 上至Ultra HD / 1 x 8K

通道

每個媒體播放器都有填充和鍵通道。

媒體池靜幀容量

64 x 上至Ultra HD / 24 x 8K填充和鍵。

媒體池片段容量

4 x 上至Ultra HD / 2 x 8K填充和鍵。

媒體播放器可存放的720 HD片段長度

3200幀

媒體播放器可存放的1080 HD片段長度

1600幀

媒體播放器可存放的Ultra HD片段長度

400幀

媒體播放器可存放的8K片段長度

100幀

媒體池靜態圖格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒體池視頻文件格式

TGA序列

媒體池音頻文件格式

WAV、MP3和AIFF

顯示器

界面

監視器較低分辨率要求為1366 x 768像素。

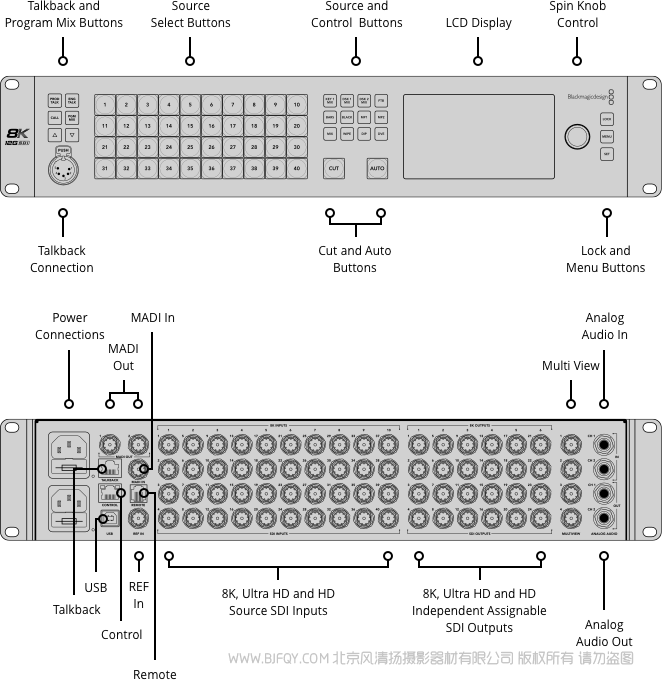

前面板

內置HD LCD視頻監視器，設有42個LED按鈕可進行設置和緊急切換所用，8個源信號按鈕、4個轉場按鈕、6個對講選擇和混合按鈕、菜單控制旋鈕和設置按鈕、前面板鎖定按鈕。

處理

處理延遲

上至Ultra HD < 7條掃描線，8K格式10條掃描線。

調音臺

156通道調音臺。
可選On/Off/音頻跟隨視頻（AFV）。
電平和峰值音頻表。
主增益控制。
6頻段參量均衡器、動態處理包括擴展器、門限器、壓縮器和限制器。

下變換

無

軟件

附贈軟件控制面板

附贈ATEM Software Control Panel軟件控制面板，支持Mac 10.13 Sierra、Mac 10.14 Mojave或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系統。

軟件更新

使用USB 2.0接口直接連接到Mac OS或Windows計算機。自帶ATEM Setup Utility。

配置

通過ATEM Software Control Panel配置。ATEM切換臺主機IP地址除外，該設置需要通過USB連接切換臺主機后使用ATEM Setup Utility軟件設置。

操作系統

Mac 10.14 Mojave、
Mac 10.15 Catalina或更高版本。

Windows 8.1和10的64位操作系統。

電源要求

電源

2個內部100-240V AC電源。

功耗

300W

物理規格

物理安裝

物理安裝

2個機架單位。

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4° 到 140° F）

相對濕度

0%到90%不結露

裝箱配置

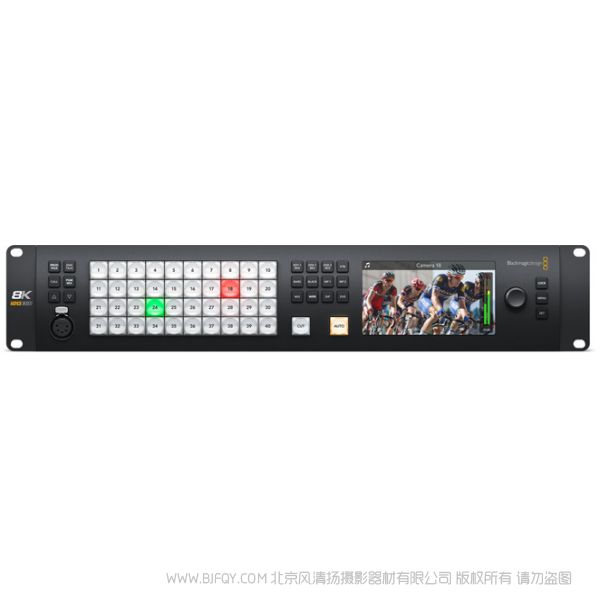

ATEM Constellation 8K

含有軟件和操作手冊的SD卡

保修

12個月有限制造商保修。
